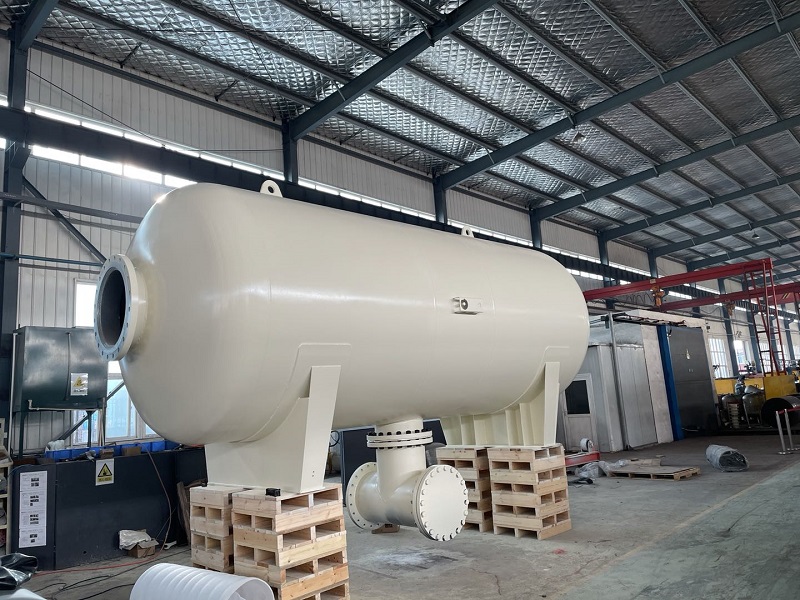

EVW国产可定制内胆式空气罐生产厂家内胆式水锤防护设施DN2000H-15-1.6

内胆式水锤消除罐可以说是一个储水容器,该设备将安装在大型管道中,以便该罐可以减轻管道中由于流体流量变化而引起的调压压力。如果快速打开阀门,则水锤消除罐也将注水以降低负压。如果出现喘振现象,则水锤消除罐将迅速采取行动以缓解压力,通过罐体内胆的伸缩吸纳或释放管道的部分液体,从而使管道系统的压力维持在一个平稳的状态,有效地应对正负压力波动。

工作原理
Step.1
根据数据分析计算得出水锤防护器内需要预充的压力。此时,水锤防护器的气囊内没有储水。
Step.2
打开闸阀后,水将在管道压力的作用下进入水锤防护器的气囊内并开始压缩囊与罐体之间的空气。
Step.3
进入气囊的水会逐渐压缩预充的气体,直到水锤防护器内的压力和管道压力之间达到平衡为止。
Step.4
一旦泵跳闸后,管路中的压力将立即下降,水锤防护器将利用自身压力将水从排入管线,从而有效防止管道负压。
Step.5
由于压力可能会变得非常低,因此水流会反向运动,通过旁通阀等进入水锤防护器内,达到静态之前,可能会发生几次振荡。
Step.6
泵重新启动时,水锤防护器将继续储水,直至达到系统压力平衡状态,然后再次准备下一次泵的启停。

产品特点

内胆式水锤消除罐是根据气体的体积与压力的物理规律设计而成。可以伴随水力过渡过程中管道系统的压力升降变化,通过向管道注水和再蓄水的方式来实现:
A.消除管道的负压危险;
B.通过收集主管道中排放出的少量水来泄放管道系统在水锤过程中可能出现的超压;
C.利用橡胶内胆的弹性膨胀特性吸收水锤波,缓冲压力波动;
D.实现水锤事故出现时全程同步抑制作用;
E.消除水锤的原理类似传统的双向调压塔;
F.综合防护效果和使用维护方面优于双向调压塔。
